MISTURADOR PARA CONCRETO

Clique na foto p/ ampliar:

APLICAÇÃO: Misturar cimento e agregados de forma uniforme, formando assim o concreto.

COMPOSTO DE: Fabricado em chapa laminada de aço e ferro mecânico de aço SAE 1010, soldada pelo processo MIG de alta penetração e redução através de motoredutor; Perfeita preparação de limpeza na superfície da chapa, com aplicação de 1 demão de fundo antiferruginoso e 2 demãos de esmalte sintético metálico; Capacidade real da mistura; Baixo índice de manutenção; Pás de mistura com alto grau de dureza e resistência a abrasão; Grade de proteção.

DADOS TÉCNICOS:

Diâmetro: 1400 MM;

Altura da cuba: 600 MM H;

Peso: 1080 kg;

Voltagem de trabalho: 220/380 V trifásico;

Potência elétrica total: 15 CV;

Capacidade de mistura: 300 kg por ciclo;

Produção: 2400 kg;
Tempo de mistura: cerca de 3 minutos.

VÍDEO:

VÍDEO:

ADVERTÊNCIA IMPORTANTE: Sempre que operar esta Máquina, use E.P.I.'s – equipamento de proteção individual.

Clique na foto p/ ampliar:

MÁQUINA PNEUMÁTICA E MÁQUINA MANUAL P/ BLOCOS

- MÁQUINA PNEUMÁTICA PARA FABRICAR BLOCO, CANALETA E PISO DE CONCRETO, MODELO MCP-01:

VÍDEO:

Clique na foto p/ ampliar:

Máquina Pneumática modelo MCP-01, utilizada para fabricação de blocos de concreto, com e sem função estrutural conforme norma ABNT NBR 6136 e 12118 e pavimentos intertravados conforme norma ABNT NBR 9780 e 9781, através da vibração e compactação. Equipamento ideal para regiões com poucos recursos. Compacta e de fácil instalação pode facilmente ser transportada até o local onde os blocos e pavimentos serão aplicados.

COMPOSTA DE: Estrutura reforçada em perfil "U" dobrado; Carrinho para espalhar o concreto; Reservatório de ar; Suporte de fixação do comando de válvulas anti-vibração; Vibradores selados e banhados em óleo; Proteção de motores; Válvula de escape rápido e contra peso no contra molde; Suporte de fixação do comando de válvulas anti-vibração; Cilindro pneumático para acionamento da caixa de bloco;

DADOS TÉCNICOS:
Dimensões (L x A x C): 1000 x 1900 x 1100 (mm);
Força de Prensagem: 800 kg;
Voltagem de trabalho: 220/380 V trifásico;
Potência elétrica total: 2 CV;
Ciclos por minuto (bloco): 1 a 2 (depende do operador);
Ciclos por minuto (piso): 1 (depende do operador);

PRODUÇÃO ESTIMADA EM 08 HORAS DE TRABALHO:

Obs.: Produção total de até 500 Ciclos em 08 horas trabalhadas, considerando agregados de boa qualidade e o bom desempenho da equipe de trabalho.

ACESSÓRIOS PARA MÁQUINA MCP-01:
- MATRIZ P/ BLOCO DE VEDAÇÃO OU ESTRUTURAL;
- MATRIZ P/ PISO;
- CARRINHO P/ TRANSPORTAR O PÁLETE;

MODELOS PRODUZIDOS: (Clique na foto p/ ampliar)

BLOCOS ESTRUTURAIS:

Classe A - Elementos de alvenaria com função Estrutural e resistência ≥ 6.0 MPa, para usos acima ou abaixo do nível do solo, conforme NBR 6136/07 e NBR 12.118/11;
Classe B - Elementos de alvenaria com função Estrutural e resistência ≥ 4.0 MPa, para usos acima do nível do solo, conforme NBR 6136/07 e NBR 12.118/11;
Classe C - Elementos de alvenaria com função Estrutural e resistência ≥ 3.0 MPa, para usos acima do nível do solo, conforme NBR 6136/07 e NBR 12.118/11.

BLOCOS DE VEDAÇÃO:
Classe D - Elementos de alvenaria para Vedação e resistência ≥ 2.0 MPa, para usos acima do nível do solo, conforme NBR 6136/07 e NBR 12.118/11. São blocos com a função de fechamento de vão de estruturas, com resistência maior ou igual a 2,0 MPa.

O que diferencia os Blocos de Vedação e os Estruturais são as espessuras das paredes e suas resistências.
Obs.: Os blocos de concreto normatizados são sempre vazados.

PAVIMENTOS INTERTRAVADOS:
Piso 4 cm - Tráfego leve: é recomendado para áreas de tráfego de pedestres, ou seja, leve: calçadas, quintais, etc;
Piso 6 cm - Tráfego médio: é recomendado para áreas de tráfego de automóveis, ou seja, médio: garagens, estacionamentos, etc;
Piso 8 ou 10 cm - Tráfego pesado: é recomendado para áreas de tráfegos de veículos de carga, ou seja, pesado: acesso a indústria, postos de combustíveis, estacionamentos, etc;
Pisograma ou concregrama: evita a formação de poças de lama e facilita o trânsito de pedestres e veículos. Os gramados feitos sob peças de pisograma mantêm ótima aparência. Também conhecido como piso ecológico, o pisograma possui uma drenagem de 50% a 100% da água, por isso seu uso é ecologicamente correto, a principal vantagem do pisograma é minimizar o problema de percolação (drenagem) de água no subleito.


Clique na foto p/ ampliar:

VÍDEO:

- MÁQUINA MANUAL PARA FABRICAR BLOCOS E CANALETAS DE CONCRETO:

VÍDEO:

PRODUÇÃO EM 8 HORAS TRABALHADAS:

BLOCO DE 09X19X39 CM = SOLTANDO 04 PEÇAS/OPERAÇÃO = 800 PEÇAS/DIA

BLOCO DE 14X19X39 CM = SOLTANDO 03 PEÇAS/OPERAÇÃO = 600 PEÇAS/DIA

BLOCO DE 19X19X39 CM = SOLTANDO 02 PEÇAS/OPERAÇÃO = 400 PEÇAS/DIA

CANALETA DE 09X19X39 CM = SOLTANDO 04 PEÇAS/OPERAÇÃO = 800 PEÇAS/DIA

CANALETA DE 14X19X39 CM = SOLTANDO 03 PEÇAS/OPERAÇÃO = 600 PEÇAS/DIA

CANALETA DE 19X19X39 CM = SOLTANDO 02 PEÇAS/OPERAÇÃO = 400 PEÇAS/DIA

Obs.: Produção total em 08 horas trabalhadas, considerando agregados de boa qualidade e o bom desempenho da equipe de trabalho. Essa Máquina Manual não fabrica Piso de concreto.

MODELOS PRODUZIDOS: (Clique na foto p/ ampliar)

MAQUINA PARA FABRICAR MEIO FIO E SARJETA - (EXTRUSORA)

A Máquina extrusora de perfil de concreto M.C é utilizada na construção em processo contínuo de meio-fios e sarjetas, e consegue unir velocidade de produção com qualidade, resultando em excelente produtividade.Equipada com motor a diesel ou a gasolina, a máquina avança de 10 em 10 cm deixando para atrás de si uma parte do perfil extrusado pronto. Possue capacidade para até 800 metros lineares por jornada de 8:00 horas de trabalho.

DIMENSÕES DO MEIO FIO:
Base Superior: 10 cm;
Base Inferior: 15 cm;
Altura: 15 ou 20 cm;

DIMENSÃO DA SARJETA: 13 cm largura x 05 cm altura (h);
Obs.: não faz a sarjeta completa, apenas uma base de 13 cm larg x 05 cm de altura, o restante é feito manualmente. Para fabricar o meio fio sem sarjeta, basta desparafusar a sarjeta.

DADOS TÉCNICOS:
- Dimensões da Máquina (L x A x C): 0,80 x 0,90 x 2,40 metros;
- Peso da Máquina: 280 kg;
- Produção: 100 metros de meio fio por hora (depende de agregados de boa qualidade e do bom desempenho da equipe de trabalhadores);
- Motor a Díesel de 4,7 hp ou a Gasolina 5,5 hp (a critério do cliente), marca Branco;
- Direção: Manual;

Obs.: meio fio padrão de 15 cm h x 10 cm base superior x 15 cm base inferior.

*Caso precise fabricar meio fio de 15 cm h x 10 cm x 12 cm ou 18 cm h x 09 cm x 12 cm, somente sob encomenda.

- ACOMPANHA NA COMPRA DA MÁQUINA UM VÍDEO E UM MANUAL, MOSTRANDO O PASSO-A-PASSO DE OPERAÇÃO DA MÁQUINA.

- VÍDEO DE PRODUÇÃO DA NOSSA EXTRUSORA P/ MEIO FIO E SARJETA, EM 1 MINUTO:

https://www.youtube.com/watch?v=NRwCXCkgAh4



http://www.youtube.com/watch?v=_e808psy0_M

TRITURADOR PARA CONCRETO

APLICAÇÃO: Tem a função de garantir a economia em sua fábrica de blocos, pisos, telhas ou tubos (manilhas), de CONCRETO. Nosso triturador só tritura CONCRETO. Reaproveitando os blocos/pisos/telhas/tubos quebrados, que serão triturados em um processo rápido, transformando-os em pó para serem novamente utilizados na fabricação de novos artefatos de concreto. Trabalha com sistema de martelos. OBS.: Ferro (Aço) não é triturado, além de estragar o Triturador.

Clique na foto p/ ampliar:

DADOS TÉCNICOS

Dimensões (L x A x C): 420 x 1200 x 1100 (mm);

Peso: 305 kg;

Voltagem de trabalho: 220/380 V trifásico;

Potência elétrica total: motor 10 CV, 4 PÓLOS;

ADVERTÊNCIA IMPORTANTE: Sempre que operar esta Máquina, use E.P.I.'s – equipamento de proteção individual.

CLIQUE NA FOTO P/ AMPLIAR:

VÍDEO:

PENEIRA ELÉTRICA ROTATIVA

Clique na foto p/ ampliar:

APLICAÇÃO: Peneiramento de composto orgânico, classificação de granulometria e separação de rejeitos; Utilizada para retenção e separação de sólidos (por exemplo areia, solo) em suspensão. Tem como princípio de funcionamento a rotação contínua de uma tela cilíndrica acionada por meio de um moto redutor. A filtração deste equipamento é do lado interno para o externo. Este equipamento é compacto, de baixo custo e reduzido índice de manutenção, apresenta maior capacidade de filtragem com menor área de tela e pode ser projetado e construído para cada necessidade do cliente.

TAMBOR: 1000 mm Ø;

PESO APROXIMADO DA PENEIRA: 180 kg.

COMPOSTA DE:

01 MOTOREDUTOR, REDUÇÃO 1 X 26, 1 CV, 220/380 V TRIFÁSICO;

01 BOCA DE DESCARGA;

01 TAMBOR CILÍNDRICO DE 1000 mm Ø;

02 RODAS P/ LOCOMOÇÃO;

01 MALHA (TELA) P/ O PENEIRAMENTO, ESCOLHIDA DE ACORDO COM A NECESSIDADE DO CLIENTE.

ADVERTÊNCIA IMPORTANTE: Sempre que operar esta Máquina, use E.P.I.'s – equipamento de proteção individual.

Clique na foto p/ ampliar:

VANTAGENS: Como o equipamento é fornecido com pés de apoio, não é necessária a construção de bases especiais de concreto para o equipamento; Por ser baixa na altura, permite sua instalação em sistemas com pequena diferença de nível; Maior capacidade de filtração com menor área de tela.

VÍDEO:

FÔRMAS PARA PISOS INTERTRAVADOS DE CONCRETO

Fabricamos Fôrmas Metálicas para Pisos intertravados de concreto. A desmoldagem é imediata e as fôrmas são vibradas em cima da Mesa Vibratória.

Clique na imagem para ampliar:

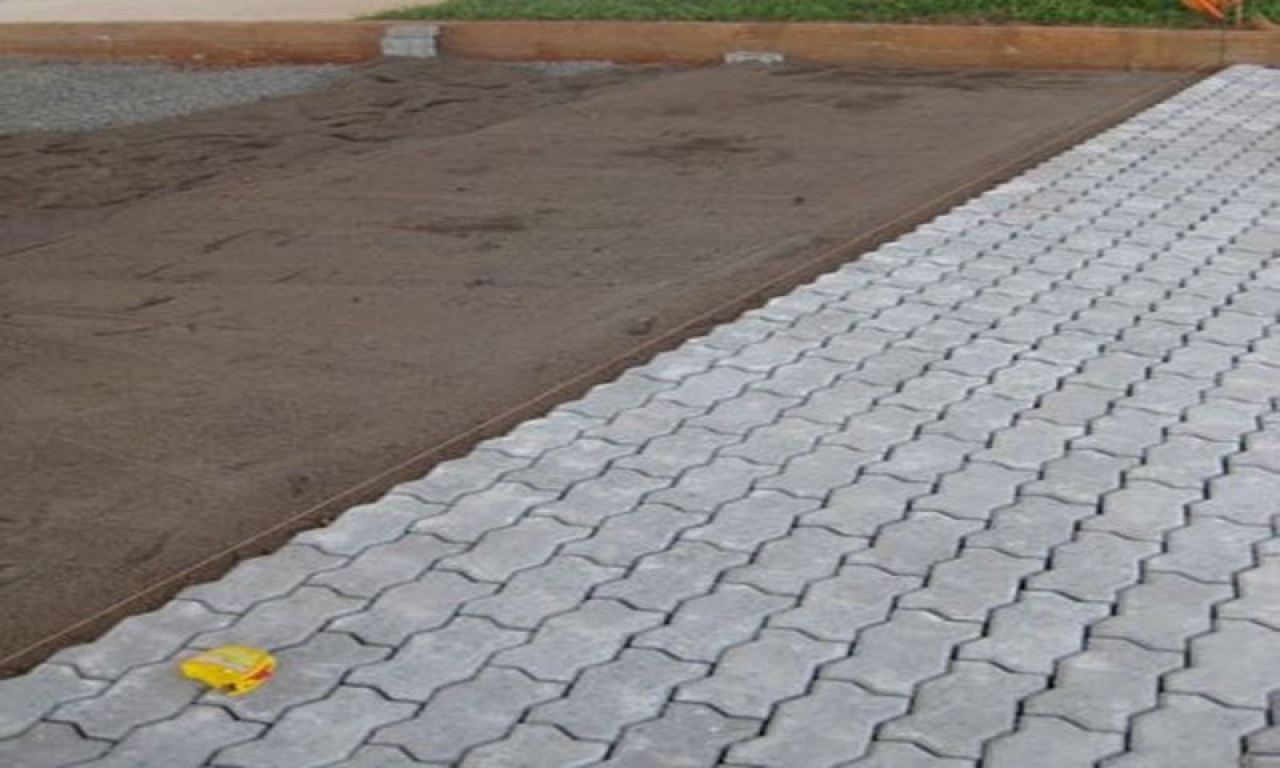

Os Pisos Intertravados  são ecologicamente corretos, além de permitirem várias formas de montagem (paginação). São muitos os benefícios dos Pisos, que possuem propriedades antiderrapantes, ideais para cadeirantes e deficientes visuais. A sustentabilidade é o ponto forte dos pisos intertravados. Apontados como redutores dos efeitos negativos da urbanização por suas características de infiltração da água, eles evitam a impermeabilização do solo e previnem grandes problemas nas cidades, como enchentes. Os Pisos de concreto estão disponíveis em vários formatos: hexagonais, quadriculares,retangulares, entre muitos outros, que fazem do assentamento uma tarefa criativa.

Modelos dos Pisos:

A instalação é relativamente fácil e dispensa armadura. A mão-de-obra não precisa ser altamente especializada, mas é importante verificar outras obras que o profissional contratado tenha feito como referência.

Clique na foto para ampliar:

FÔRMA PARA PISO MODELO PAVI'S E SEXTAVADO

FÔRMA PARA PISO MODELO PAVER

FÔRMA PARA PISO MODELO CONCREGRAMA

MESA VIBRATÓRIA

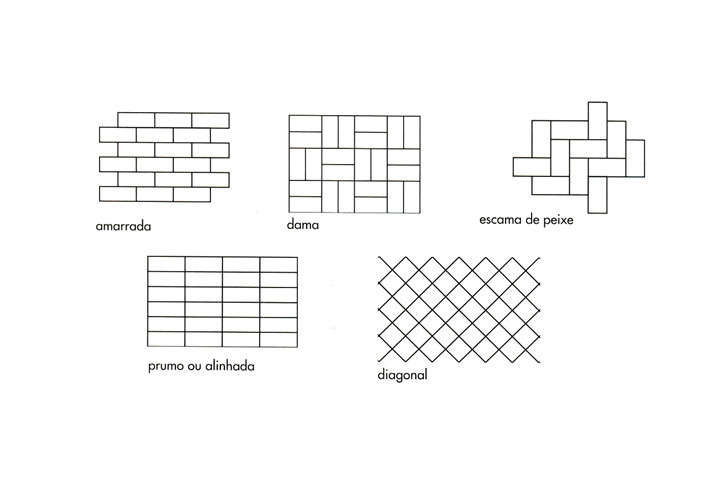

Os pisos podem ser assentados de diversas formas (paginações):

Clique na imagem para ampliar

VÍDEO:

Clique na foto para ampliar:

RECOMENDAÇÕES DE USO:

Piso 4 cm – Tráfego leve: é recomendado para áreas de tráfego de pedestres, ou seja, leve: calçadas, quintais, etc; Piso 6 cm – Tráfego médio: é recomendado para áreas de tráfego de automóveis, ou seja, médio: garagens, estacionamentos, etc; Piso 8 ou 10 cm – Tráfego pesado: é recomendado para áreas de tráfegos de veículos de carga, ou seja, pesado: acesso a indústria, postos de combustíveis, estacionamentos, etc; Pisograma ou concregrama: evita a formação de poças de lama e facilita o trânsito de pedestres e veículos. Os gramados feitos sob peças de pisograma mantêm ótima aparência. Também conhecido como piso ecológico, o pisograma possui uma drenagem de 50% a 100% da água, por isso seu uso é ecologicamente correto, a principal vantagem do pisograma é minimizar o problema de percolação (drenagem) de água no subleito.
